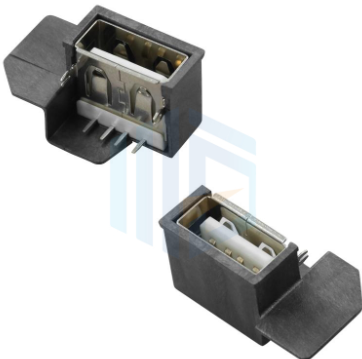

在高速數據傳輸中，USB母座的信號完整性至關重要，它直接關系到數據傳輸?shù)姆€(wěn)定性和可靠性。為優化USB母座的信號完整性，需從多個方面入手。

在PCB設計階段，需確保信號路徑的特性阻抗一致，通常USB接口的差分阻抗為90歐姆?？赏ㄟ^使用時域反射計（TDR）測試PCB上的阻抗匹配情況，并調整線路寬度和間距來實現。同時，保持差分對信號的長度和路徑對稱，減少時延差異，采用45度或弧形轉彎來避免急轉彎導致的信號反射。

在材料選擇和結構設計上，應選用高質量的連接器和電纜。連接器需帶有屏蔽層，以減少外界電磁干擾，并確保接觸良好。電纜則應具備低損耗、高屏蔽效能，以減少信號衰減。此外，USB母座的內部結構設計也需優化，如改善公頭與母頭連接處的結構，減少阻抗不連續點，從而降低信號反射。

在電源和接地設計方面，需確保電源的穩定性和低噪聲，使用去耦電容減少電源噪聲。同時，提供良好的接地回路，減少電磁干擾，可在信號路徑周圍提供連續的接地平面，并使用過孔連接多層接地。

通過實際測試和仿真驗證也是優化USB母座信號完整性的重要手段?？墒褂酶咚偈静ㄆ?、邏輯分析儀和矢量網絡分析儀等工具進行信號完整性測試，并根據測試結果對設計進行調整和優化。
