隨著可穿戴設備向極致輕薄化發展，防水DC插座的微型化與集成化成為技術突破的關鍵。傳統插座受限于體積與防水性能的矛盾，難以滿足智能手表、健康監測手環等設備的需求，而新一代技術通過材料、結構與工藝的革新，實現了功能與形態的雙重突破。

材料創新是微型化的基礎。采用高強度、低密度的液晶高分子（LCP）材料替代傳統塑料，可在保證機械強度的同時，將插座外殼厚度縮減30%以上。東莞廠商研發的液態硅膠注塑技術，通過分子級密封層填充內部縫隙，在0.5mm級間隙內實現IP68級防水，徹底解決小型化帶來的密封難題。

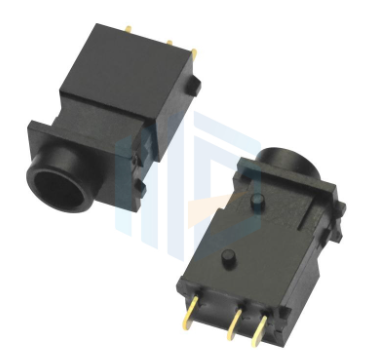

結構優化突破空間限制。多層嵌套式設計成為主流方案：外層采用0.2mm超薄不銹鋼沖壓成型，內嵌防水透氣膜平衡氣壓，核心導電端子通過微縮精密模具實現0.3mm間距布局。例如某企業開發的板上型防水DC插座，通過引腳定義優化，將傳統5組件結構壓縮為3層復合體，體積減少65%的同時，電流承載能力提升至3A，適配智能眼鏡等微型設備。

集成化封裝提升可靠性。SiP（系統級封裝）技術將電源管理芯片、保護電路與接口模塊集成于單芯片中，配合WLCSP（晶圓級芯片封裝）工藝，使插座控制單元尺寸縮小至2mm×2mm。某款醫療級可穿戴設備采用的集成化方案，通過板對板連接器與柔性電路板（FPC）直連，消除傳統線纜接口，實現整機防水性能從IPX4到IP67的躍升。

工藝升級保障量產一致性。自動化裝配線搭載機器視覺系統，可在0.01mm精度下完成密封圈安裝與激光焊接，產品良率提升至99.8%。嚴苛的測試流程涵蓋動態噴淋、深水浸泡及萬次插拔循環，確保微型化設計不影響2000小時以上的使用壽命。

微型化與集成化并非簡單的尺寸壓縮，而是通過材料、結構與工藝的系統創新，重構防水DC插座的技術體系。這一趨勢正推動可穿戴設備向更精密、更可靠的方向演進，為醫療監測、運動追蹤等場景提供底層支撐。
